In qualità di fornitore di reticoli piani, mi viene spesso chiesto informazioni sul processo di produzione di questi componenti ottici essenziali. In questo post del blog, ti guiderò attraverso le fasi dettagliate coinvolte nella produzione di un grigliato a righe piane, dalla progettazione iniziale al prodotto finale.
Progettazione e pianificazione
Il processo produttivo di un grigliato rigato piano inizia con un'attenta progettazione e pianificazione. Il primo passo è determinare le specifiche del reticolo, come la costante del reticolo (la distanza tra le scanalature adiacenti), il numero di scanalature per unità di lunghezza e l'intervallo di lunghezze d'onda per il quale verrà utilizzato il reticolo. Queste specifiche sono cruciali in quanto determinano le caratteristiche prestazionali del reticolo, come la sua efficienza di dispersione e di diffrazione.
Gli ingegneri utilizzano strumenti software avanzati per progettare il layout del grigliato. Questi strumenti consentono loro di simulare il comportamento del grigliato in diverse condizioni e di ottimizzare la progettazione per l'applicazione desiderata. Ad esempio, se il reticolo è destinato all'uso in un sistema laser ad alta potenza, la progettazione dovrà tenere conto di fattori quali la lunghezza d'onda del laser, la densità di potenza e il profilo del raggio.
Preparazione del substrato
Una volta finalizzato il disegno, il passo successivo sarà quello di preparare il supporto su cui verrà rigato il grigliato. Il substrato è tipicamente un pezzo di vetro piatto e lucido o altro materiale adatto. La scelta del materiale del substrato dipende dai requisiti applicativi. Ad esempio, la silice fusa è una scelta popolare per i reticoli ad alta precisione grazie al suo basso coefficiente di dilatazione termica e all'elevata qualità ottica.
Il substrato viene prima pulito accuratamente per rimuovere eventuali contaminanti, come polvere, grasso o impronte digitali. Questo di solito viene fatto utilizzando una combinazione di detergenti chimici e tecniche di pulizia ad ultrasuoni. Dopo la pulizia, il supporto viene ispezionato per individuare eventuali difetti superficiali, come graffi o cavità, che potrebbero compromettere la qualità del grigliato.
Applicazione del rivestimento
In alcuni casi, viene applicato un rivestimento sottile al substrato prima della lineatura. Questo rivestimento può servire a diversi scopi. Ad esempio, può migliorare l'adesione delle scanalature rigate, aumentare la riflettività o la trasmissività del reticolo o proteggere il substrato dai danni ambientali.
Il rivestimento viene generalmente applicato utilizzando tecniche di deposizione fisica da fase vapore (PVD) o deposizione chimica da fase vapore (CVD). Questi metodi consentono un controllo preciso dello spessore e della composizione del rivestimento. Ad esempio, è possibile applicare un rivestimento metallico, come alluminio o oro, per aumentare la riflettività del reticolo nello spettro visibile o infrarosso.
Processo di sentenza
Il processo di rigatura è il cuore della produzione del grigliato rigato. Si tratta di creare una serie di scanalature parallele sulla superficie del substrato con altissima precisione. Esistono due metodi principali per la rigatura dei reticoli: rigatura meccanica e rigatura olografica.
Decisione meccanica
La rigatura meccanica è un metodo tradizionale utilizzato da molti anni. In questo processo, uno stilo con punta diamantata viene utilizzato per tagliare scanalature sulla superficie del substrato. Lo stilo è montato su un motore di precisione che sposta lo stilo sul substrato in modo controllato.
Il motore di rigatura è progettato per mantenere una velocità e una pressione costanti durante il processo di rigatura per garantire l'uniformità delle scanalature. La spaziatura tra le scanalature è determinata dal passo della vite di comando del motore. La rigatura meccanica può produrre reticoli con un'elevata densità di scanalature, tipicamente compresa tra poche centinaia e diverse migliaia di scanalature per millimetro.
Una delle sfide della rigatura meccanica è l'usura dello stilo diamantato. Con il passare del tempo, lo stilo può diventare opaco, compromettendo la qualità dei solchi. Per superare questo problema, lo stilo deve essere regolarmente affilato o sostituito.
Sentenza olografica
La lineatura olografica è un metodo più moderno che utilizza modelli di interferenza per creare le scanalature del reticolo. In questo processo, due raggi laser coerenti vengono fatti interferire sulla superficie del substrato, che è rivestito con un materiale fotosensibile. Lo schema di interferenza crea una serie di frange chiare e scure sulla superficie del substrato.
Successivamente viene sviluppato il materiale fotosensibile e le aree esposte vengono rimosse o indurite, a seconda del tipo di materiale utilizzato. Ciò si traduce in una serie di scanalature sulla superficie del substrato. La rigatura olografica può produrre grigliati con un altissimo grado di uniformità e precisione ed è particolarmente adatta per produrre grigliati con un elevato numero di scanalature.
Controllo di qualità
Una volta completato il processo di decisione, il grigliato viene sottoposto a una serie di test di controllo qualità per garantire che soddisfi i requisiti specificati. Questi test includono la misurazione della costante reticolare, della profondità della scanalatura e della rugosità superficiale.
La microscopia ottica e la profilometria sono comunemente utilizzate per misurare le caratteristiche fisiche del reticolo. Vengono inoltre eseguite misurazioni spettroscopiche per valutare l'efficienza di diffrazione e le proprietà di dispersione del reticolo. Eventuali grigliati che non soddisfano gli standard di qualità vengono rilavorati o scartati.
Imballaggio finale e consegna
Una volta che il grigliato ha superato tutti i test di controllo qualità, viene accuratamente imballato per proteggerlo da eventuali danni durante il trasporto. La griglia viene generalmente collocata in una custodia o contenitore protettivo e può essere riempita con un gas protettivo, come l'azoto, per prevenire l'ossidazione.

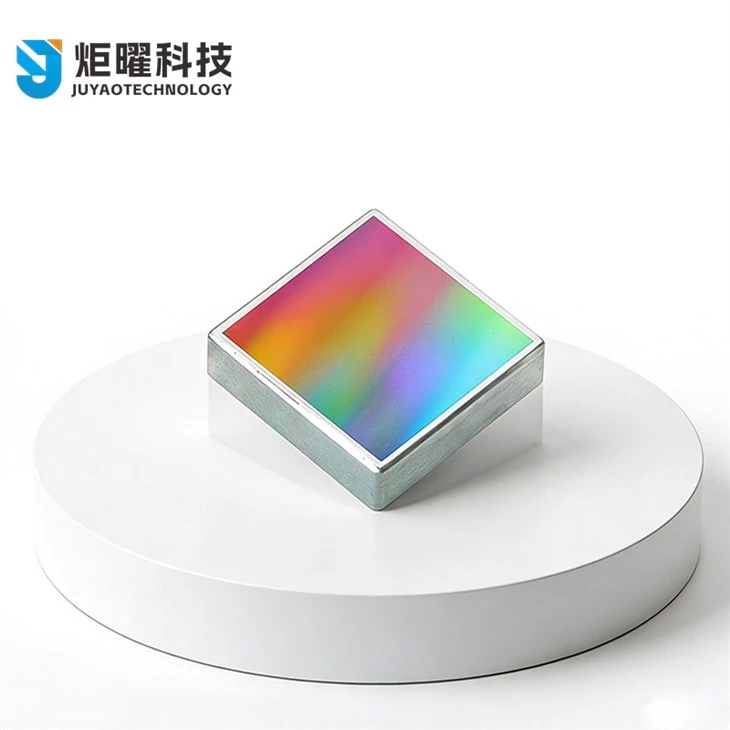

Offriamo una vasta gamma di grigliati piani rigati per soddisfare le diverse esigenze dei nostri clienti. Ad esempio, il nostroReticolo laser ad alta potenza 950 l/mm 800 nmè progettato per applicazioni laser ad alta potenza, mentre il nsGrigliato Piano Rigato 50l/mm 1500nm - 10600nmè adatto per la spettroscopia infrarossa. Abbiamo anche ilGrigliato Piano Rigato 400l/mm 430nm - 2000nmche può essere utilizzato in una varietà di sistemi ottici.
Se sei interessato all'acquisto di grigliati piani per la tua applicazione specifica, non esitare a contattarci per ulteriori informazioni e per discutere le tue esigenze. Ci impegniamo a fornire prodotti di alta qualità e un eccellente servizio clienti.
